Опис

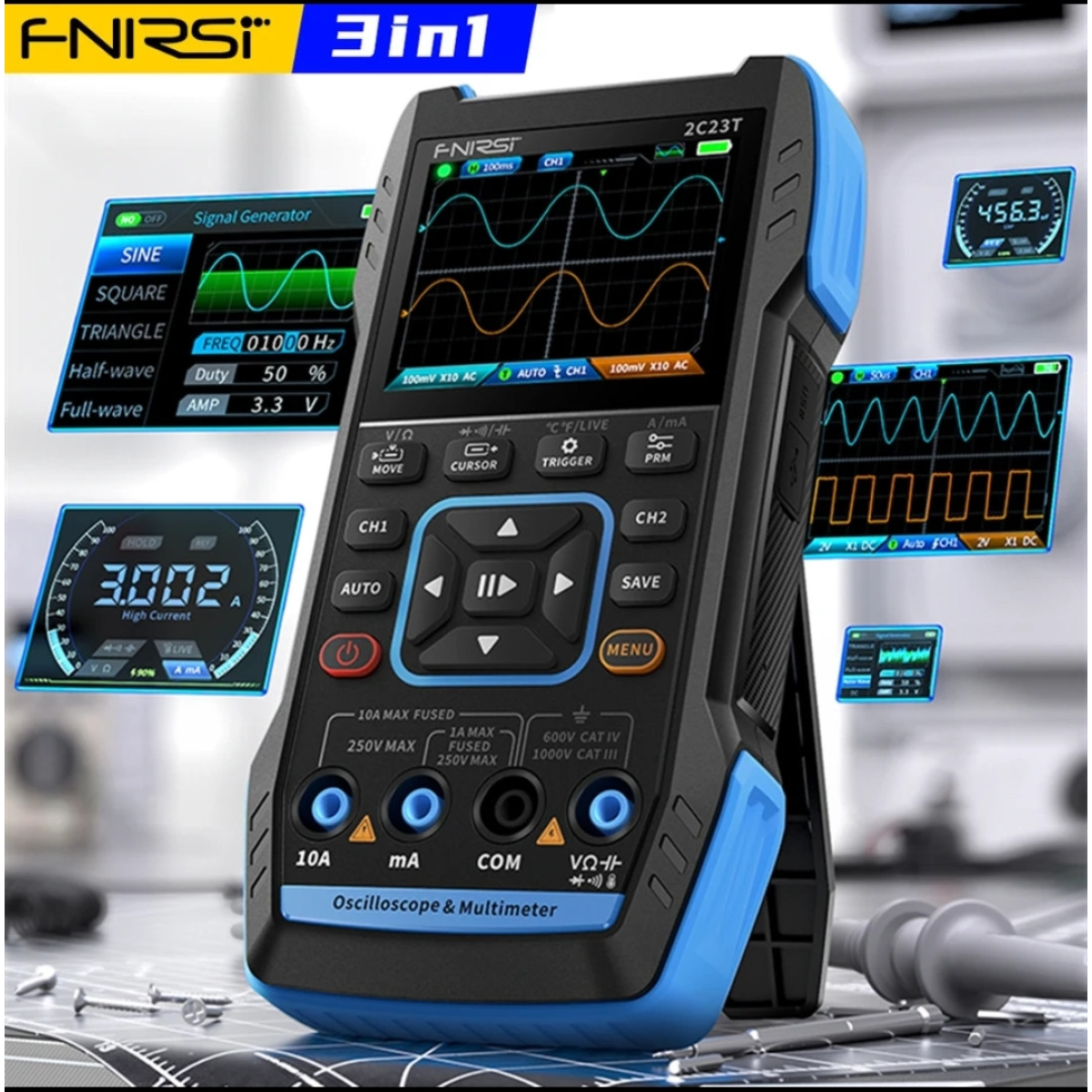

FNIRSI-2C23T — це компактний і повнофункціональний, двоканальний цифровий осцилограф “три-в-одному“, розроблений FNIRSI для сфери технічного обслуговування та розробників. Пристрій обладнаний трьома основними функціями: осциллограф, мультиметр і генератор сигналів.
Осцилограф використовує апаратну архітектуру FPGA+MCU+ADC з частотою дискретизації 50 Ms/s й аналоговою смугою пропускання 10 МГц, вбудованим модулем захисту від високої напруги. Максимально допустиме пікове значення напруги входу ±400 В (з урахуванням включеного роздільника на щупі 10х).
Передбачені збереження й знімки екрана форми сигналу у вбудованій пам“яті пристрою та подальший перегляд для аналізу.
Мультиметр дає змогу вимірювати й оцінювати 4-значне справжнє ефективне значення величини напруги (до 10 000 точок) і підтримує вимірювання напруги та струму змінного/постійного струму, а також вимірювання місткості, вимірювання опору, тест діодів та інші типи вимірювань.
Обладнаний вбудованим генератором функціональних сигналів (DDS), він може виводити 7 типів функціональних сигналів із максимальною вихідною частотою 2 МГц для всіх сигналів і кроком в 1 Гц. Вихідна частота, амплітуда та сквальність сигналів регулюються. У пристрої встановлено 2.8“ РК-екран високої чіткості з роздільною здатністю 320*240 і літієва акумуляторна батарея ємністю 3000 мА·год. Час роботи може досягати 8 годин.
Характеристики:
Дисплей: 2.8 дюйма, кольоровий HD.
Роздільна здатність: 320x240 пікселів.
Батарея: 3000mAh, літій-іонна, заряджається через USB TypeC.
Функціонал: Осцилограф, мультимер, генератор сигналів;
Осцилограф:
Канали: Двоканальний.
Частота дискретизації: 50М.
Аналогова смуга пропускання: 10М (незалежна для кожного каналу).
Глибина пам“яті: 32кб.
Вхідний опір: 1МОм.
Діапазон часу розгортання: 50нс10с.
Вертикальна чутливість: 20 мВ/черв10В/роб.
Максимальна вимірювана напруга: +-400 В.
Режими тригера: AUTO/Нормальний/Одиничний.
Типи тригера: Нарощуючий фронт/Східний фронт.
Режими відбиття: YT/Прокрутка.
Способи зв“язку: AC/DC.
Збереження знімків сигналів: Так.
Генератор сигналів:
Канал: Одиничний.
Частота: 1Гц2МГц.
Амплітуда: 0,1В3,3В.
Мультиметр:
Функції
Вимірювання напруги (DC/AC), струму (DC/AC), опору, ємності, температури.
Точність: Варюється від +-(0.5%+3) до +-(5.0%+20) залежно від функції.
Мовами інтерфейсу: Англійська, Російська, Португальська, Японська, німецька.
Розміри: 167x89x35 мм.
Вага: 300 грамів.

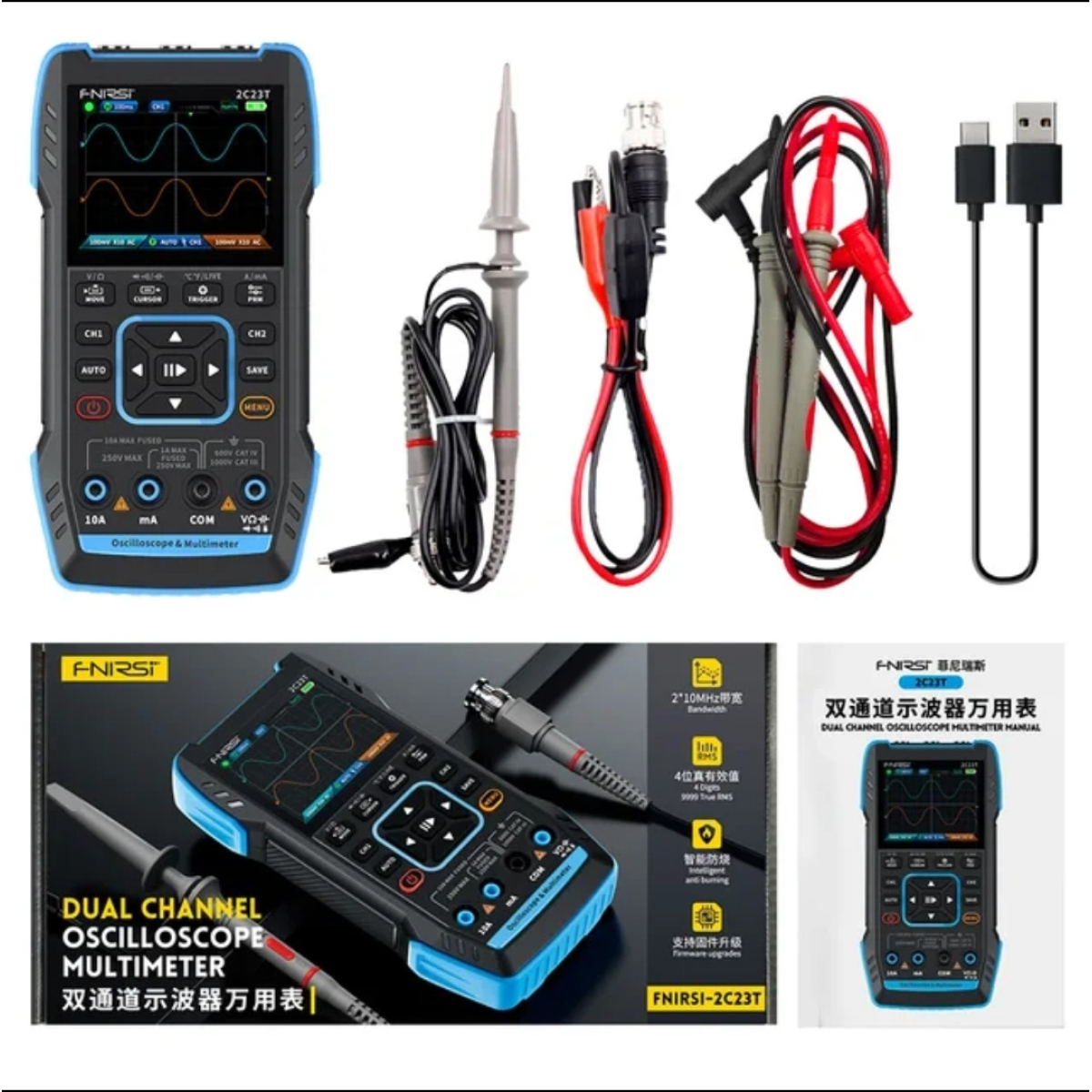

Комплектація
Осцилограф Fnirsi 2C23T;
Комплект щупів для мультиметра;
Один щуп високої напруги P6100 із заявленою смугою в 100 МГц;
BNC щуп, з виходом Alligator;
Інструкція користувача
Характеристики
| Состояние |
Новое |
| Вес |
0.3 |
| Тип |
Цифровой |
| Питание |
Аккумулятор |
| Монитор |
TFT |
| Размер монитора |
2.8 |
| Напряжение |
5 |
| Длина |
167 |
| Ширина |
89 |
| Высота |
35 |
| Разрешение экрана |
320×240 |
| Единицы измерения частоты |
МГц, Гц |
| Минимальный диапазон частоты |
1 |
| Максимальный диапазон частоты |
10 |
| Цвет фона |
Черный |
| Цветопередача |
Цветная |
